Janßen-Fußbodenheizung für flächenelastische Sportböden


Was Sportmediziner und Sportler schon seit langem wissen:
Der wahre Wert einer Sporthalle bemisst sich nach dem Sporthallenboden -
der einzigen Verbindung zwischen Sportler und Sporthalle.

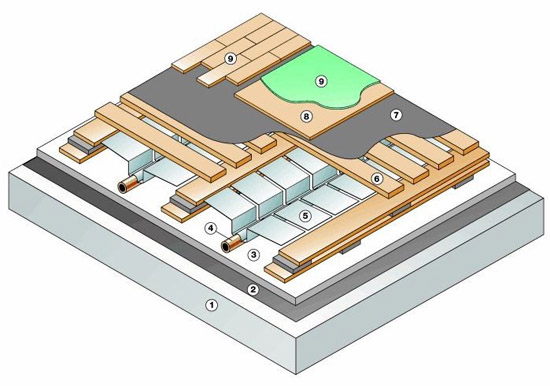

Die perfekte Lösung: flächenelastische Sportböden in Verbindung mit der Janßen-Sportbodenheizung. Sehen Sie nachfolgend die schematische Darstellung der Janßen-Fußbodenheizung für flächenelastische Sportböden. Für eine zwei-dimensionale Schnittansicht und die Angabe der idealen Aufbauhöhen, folgen Sie bitte außerdem diesem Link: "Schnittansicht"!

janssen-sportbodenheizung für flächenelastische sportböden
 (1)

 Bodenplatte
 (2)

 Dampfsperre über Erdreich
 (3)

 Wärmedämmung (z.B. Pur-Dämmplatten, Wärmeleitgruppe 025)
 (4)

 Heizrohr
 (5)

 Aluminium-Wärmeverteiler
 (6)

 Blindboden
 (7)

 Feuchtigkeits- und Knarrschutz
 (8)

 Lastverteilerplatte
 (9)

 Bodenbelag: Parkett oder Linoleum



einsetzbare Rohrmaterialien und -durchmesser:


 Kupferrohr:

 18 x 1 mm

 Stahlrohr:

 1/2" nahtlos nach DIN 2440

 Mehrschichtverbundrohr:

 18 x 2 oder 20 x 2 mm



maximal auftretende Temperaturen bei der Janßen-Sportbodenheizung:


 Raumlufttemperatur:

 + 18,0 ° C

 Oberflächentemperatur:

 + 27,6 ° C

 Blindbodentemperatur:

 + 32,1 ° C

 Hohlraumtemperatur:

 + 34,5 ° C
